Ống sưởi sàn là một thành phần quan trọng của hệ thống sưởi sàn hydronic. Nó đóng vai trò là điểm phân phối trung tâm để cung cấp nước nóng hoặc chất lỏng sưởi ấm cho các mạch sưởi ấm riêng lẻ trong tòa nhà. Ống góp đảm bảo cân bằng và kiểm soát sự phân bổ nhiệt hợp lý, cho phép sưởi ấm hiệu quả và thoải mái ở từng khu vực hoặc phòng. Trong hướng dẫn này, chúng tôi sẽ giới thiệu cơ bản về hệ thống sưởi sàn và giải thích nguyên lý làm việc của nó.
Chức năng của ống sưởi sàn: Chức năng chính của ống sưởi sàn là kiểm soát và phân phối dòng nước nóng hoặc chất lỏng sưởi ấm đến các mạch sưởi riêng lẻ. Nó hoạt động như một trung tâm trung tâm nơi đường ống cung cấp từ nguồn nhiệt (ví dụ: nồi hơi, bơm nhiệt) kết nối với nhiều đường ống hồi lưu dẫn đến các khu vực hoặc phòng sưởi ấm khác nhau.

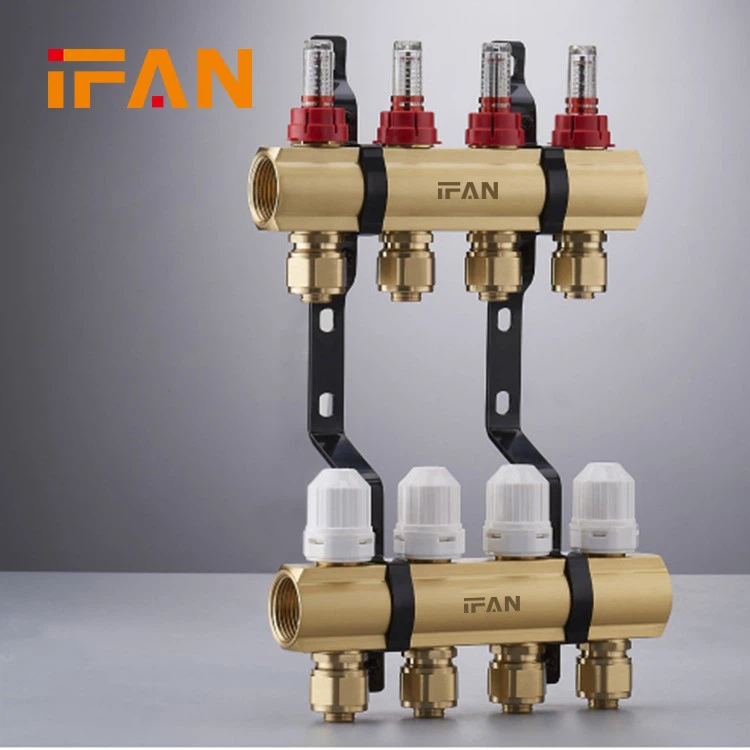

Các thành phần của Hệ thống sưởi sàn: Một hệ thống sưởi sàn điển hình bao gồm một số thành phần chính:
Một. Kết nối cấp và hồi: Ống góp có các kết nối đầu vào và đầu ra cho đường ống cấp và hồi. Kết nối cung cấp nhận nước nóng từ nguồn nhiệt, trong khi kết nối hồi lưu mang nước đã làm mát trở lại nguồn nhiệt để hâm nóng.
b. Đồng hồ đo lưu lượng: Đồng hồ đo lưu lượng được tích hợp vào từng mạch riêng lẻ để đo tốc độ dòng nước đi qua mạch cụ thể đó. Điều này giúp cân bằng hệ thống, đảm bảo phân phối nhiệt đồng đều trên tất cả các vùng.
c. Van cách ly: Van cách ly được lắp đặt ở cả phía cung cấp và phía trả lại của mỗi mạch, cho phép điều khiển ngắt riêng lẻ và bảo trì các vùng cụ thể mà không ảnh hưởng đến toàn bộ hệ thống.
d. Van cân bằng: Van cân bằng giúp điều tiết lưu lượng nước đến từng mạch. Bằng cách điều chỉnh tốc độ dòng chảy bằng các van này, hệ thống có thể được cân bằng để cung cấp lượng nhiệt mong muốn cho từng vùng.
đ. Van trộn: Trong một số hệ thống, van trộn có thể được tích hợp vào ống góp để kiểm soát nhiệt độ của nước nóng trước khi phân phối đến các mạch. Điều này cho phép kiểm soát nhiệt độ chính xác ở từng vùng.
f. Lỗ thông hơi: Một lỗ thông hơi hoặc van xả khí thường được bao gồm để loại bỏ bất kỳ không khí nào bị mắc kẹt khỏi hệ thống, đảm bảo lưu thông nước thích hợp và ngăn ngừa tắc nghẽn khí.
g. Đồng hồ đo nhiệt độ: Đồng hồ đo nhiệt độ có thể được lắp đặt trên các kết nối cung cấp và hồi lưu để theo dõi nhiệt độ của chất lỏng gia nhiệt.
Nguyên lý làm việc của ống sưởi sàn: Nguyên lý làm việc của ống sưởi sàn bao gồm các bước sau:
Một. Nguồn nhiệt: Nước nóng hoặc chất lỏng sưởi ấm được cung cấp từ nguồn nhiệt, chẳng hạn như nồi hơi hoặc bơm nhiệt, và đi vào kết nối cung cấp của ống góp. Nhiệt độ của nước đầu vào được kiểm soát dựa trên yêu cầu của hệ thống.
b. Phân phối tới các mạch: Từ kết nối cung cấp, nước nóng được phân phối đến các mạch riêng lẻ thông qua đồng hồ đo lưu lượng và van cân bằng. Các thành phần này điều chỉnh tốc độ dòng chảy và đảm bảo phân phối nhiệt đều khắp hệ thống.
c. Cân bằng và kiểm soát: Đồng hồ đo lưu lượng và van cân bằng cho phép cân bằng và kiểm soát chính xác lượng nhiệt tỏa ra đến từng khu vực hoặc phòng. Bằng cách điều chỉnh tốc độ dòng chảy, nhiệt độ và mức độ thoải mái có thể được duy trì đồng đều trên toàn tòa nhà.
d. Đường hồi lưu: Sau khi tuần hoàn qua các mạch gia nhiệt, nước được làm mát sẽ quay trở lại ống góp thông qua các kết nối hồi lưu. Đường hồi lưu có thể kết hợp van trộn để điều chỉnh nhiệt độ của nước hồi lưu nếu cần thiết.
đ. Hâm nóng: Nước làm mát được trả về sau đó được đưa trở lại nguồn nhiệt (nồi hơi hoặc bơm nhiệt) để hâm nóng và tuần hoàn qua hệ thống.
f. Giám sát và bảo trì: Ống góp có thể bao gồm đồng hồ đo nhiệt độ và lỗ thông hơi để theo dõi hiệu suất của hệ thống và cho phép thực hiện các nhiệm vụ bảo trì như xả hết không khí bị mắc kẹt.
Bằng cách kiểm soát hiệu quả lưu lượng và nhiệt độ của chất lỏng sưởi ấm đến từng mạch sưởi ấm, hệ thống sưởi sàn đảm bảo phân phối nhiệt đồng đều và mức độ thoải mái tối ưu trong toàn bộ tòa nhà.
Lưu ý cuối cùng: Điều quan trọng là phải tham khảo ý kiến của kỹ sư HVAC chuyên nghiệp hoặc nhà cung cấp hệ thống sưởi sàn có uy tín trong quá trình thiết kế và lắp đặt hệ thống sưởi sàn. Chúng có thể giúp đảm bảo kích thước, lựa chọn thành phần và cấu hình hệ thống phù hợp với các yêu cầu sưởi ấm cụ thể của bạn. Bảo trì thường xuyên và kiểm tra định kỳ ống góp cũng sẽ góp phần nâng cao hiệu quả và tuổi thọ tổng thể của hệ thống sưởi sàn.
